| Genel | Kasa Genişliği (mm) | 17,5 | |
| Bağlantı Şekli | Screw Terminal | ||
| Şebeke | 3Ø with Neutral | ||
| İzleme Fonksiyonları | Faz Arızası | Sabit Gecikme Süresi | 500ms |
| Faz Sırası | Sabit Gecikme Süresi | 500ms | |
| Ayarlanabilir/Sabit Dengesizlik Koruması | Aralık/Limit | ±20% | |
| Histerezis | 3% x Un ≈ 6.9VAC | ||
| Gecikme Süresi | — | ||
| Ayarlanabilir Gerilim Koruması | Üst Limit | — | |
| Alt Limit | — | ||
| Histerezis | 6VAC | ||
| Gecikme Süresi | toff: 0.1=>10sec | ||
| Ayarlanabilir Akım Koruması | Üst Limit | — | |
| Alt Limit | — | ||
| Histerezis | — | ||
| Gecikme Süresi | — | ||
| Ayarlanabilir Frekans Koruması | Üst Limit | — | |
| Alt Limit | — | ||
| Histerezis | — | ||
| Gecikme Süresi | — | ||
| Ayarlanabilir/Aşırı Yüksek – Düşük Gerilim Koruması | Üst Limit | — | |
| Alt Limit | — | ||
| Histerezis | — | ||
| Gecikme Süresi | — | ||
| PTC Koruması | Sabit Gecikme Süresi | 2000ms | |
| Eşik | 1100Ω | ||
| Genel | Herhangi bir fonksiyon izleme için tepki süresi | Maks. 250ms | |
| Çıkış Tipi | Relay | ||
| Yedek Bağlantılar | Tip | 1 C/O (SPDT) | |
| Maks. Değerler – AC (NO taraf) | 10A/250VDC;150W | ||
| Maks. Değerler – DC (NO taraf) | 5A/30VDC;150W | ||
| Mekanik Çalışma Ömrü | ≥107 operation | ||
| Elekriksel Çalışma Ömrü (NO taraf) | 5×104(5A@250VAC) 1×105 (5A@30VDC) | ||
| Besleme Gerilimi | DC | — | |
| AC | 230VAC ±25% from L3-N | ||
| Genel | Besleme Frekansı | 50-60Hz | |
| Kontrol Girişi Gerilim Aralığı | — | ||
| Ortam Koşulları | Çalışma Sıcaklığı | -20°C +60°C | |
| Depolama Sıcaklığı | -40°C +75°C | ||
| Bağıl Nem (Yoğuşmasız) | Maks. 95% (no condensation) | ||
| Genel | Çalışma Frekansı | 50-60Hz | |
| Koruma Sınıfı | IP20 | ||
| Güç Tüketimi | DC | — | |
| AC | <3VA | ||
| Genel | Montaj Şekli | Rail | |
| EMC-EMI | ✔ | ||
| Ambalaj Adedi | 1 | ||
| Ağırlık (g) | 70 | ||
| Ambalaj Adedi | 1 | ||

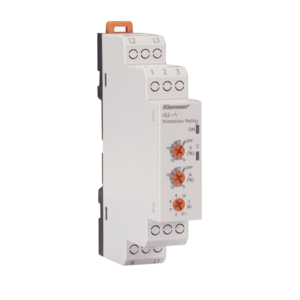

Klemsan koruma röleleri, sistemde yer alan cihazları gerilim dengesizliklerine karşı korur ve motorların sargı sıcaklığından oluşabilecek hataları önler.
